Welk geluid maakt een versleten druklager van de koppeling?

Hoe klinkt een versleten koppelingslager eigenlijk?

Een versleten druklager van de koppeling – ook wel een uitwerplager genoemd – produceert meestal een hoog piepend, piepend of knarsend geluid dat specifiek verschijnt wanneer u het koppelingspedaal indrukt en verdwijnt zodra je hem loslaat. Deze aan-uit-relatie met pedaalbeweging is de duidelijkste diagnostische aanwijzing die een slecht druklager scheidt van andere geluiden van de aandrijflijn. In sommige gevallen verandert het geluid in een harde, metaalachtige knarsing wanneer het lager verder is gegaan dan piepen en fysiek contact maakt tussen metalen onderdelen. Als u een consistent gegrom of gerommel hoort dat van karakter verandert zodra uw voet het koppelingspedaal raakt, is een defect druklager de meest waarschijnlijke oorzaak.

Als u precies begrijpt wat u hoort – en wanneer – voorkomt u dat u een verkeerde diagnose stelt van het probleem, zoals een versleten pilotlager, een defect ingaande aslager of zelfs een transmissiegejank. Elk van deze produceert geluid op verschillende tijdstippen en onder verschillende omstandigheden. Het geluid van het druklager is rechtstreeks gekoppeld aan de pedaalbediening, waardoor het een van de eenvoudigere componenten is om op het gehoor te identificeren.

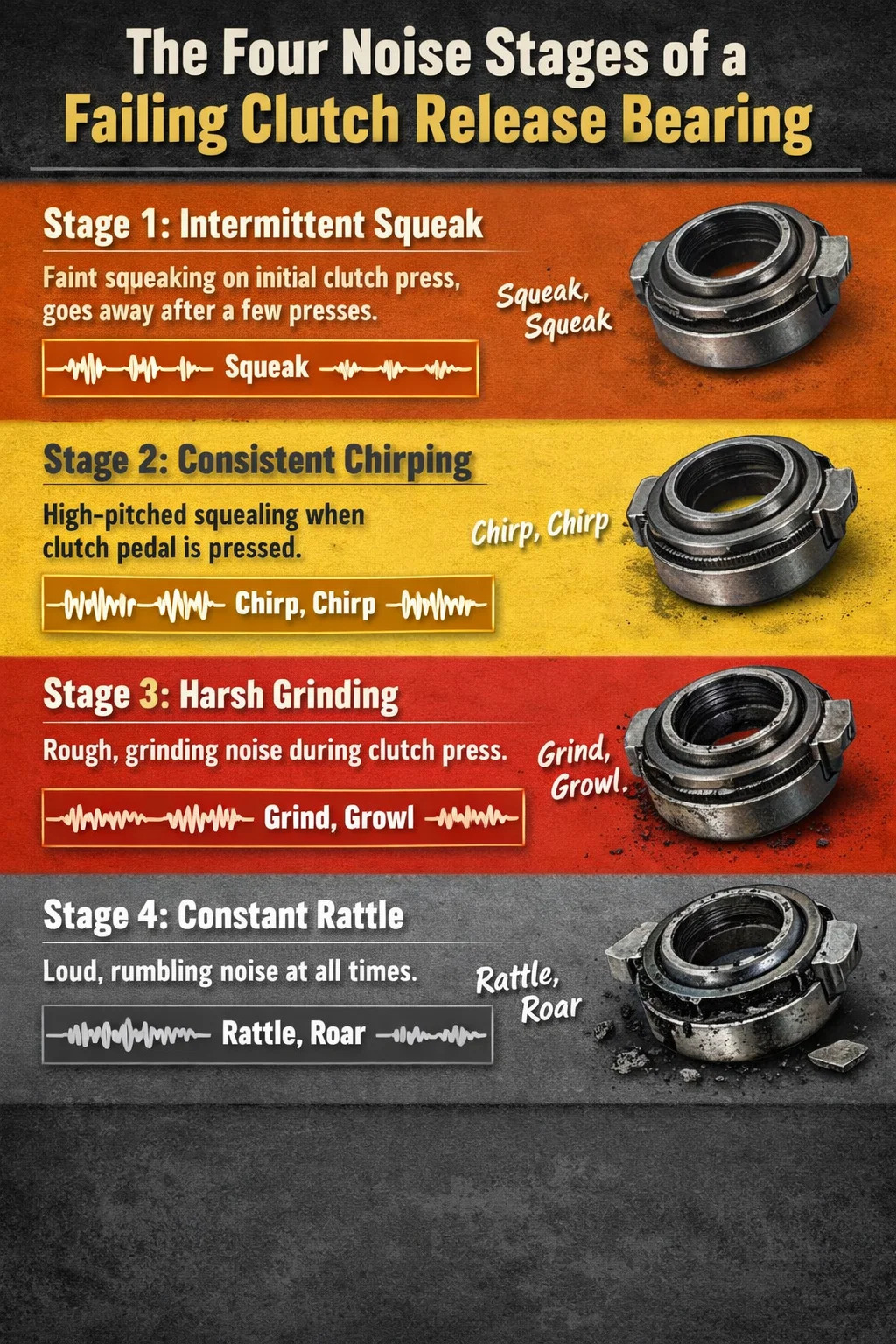

De vier verschillende geluidsfasen van een falend koppelingslager

Lagerslijtage kondigt zich zelden in één keer aan. De verslechtering volgt een redelijk voorspelbare boog van subtiel naar catastrofaal, en elke fase produceert een andere akoestische signatuur. Als u weet in welke fase u zich bevindt, kunt u de urgentie inschatten.

Fase 1 – Onderbroken piepen

In het vroegste stadium begint de smering in het lager af te breken of uit te drogen. Het kan zijn dat u pas een zacht piepje hoort bij de eerste keer dat de koppeling wordt ingedrukt nadat de auto een nacht heeft stilgestaan, en dit verdwijnt binnen een paar keer drukken zodra het lager is opgewarmd. Veel chauffeurs doen dit af als ochtendcondensatie of koude transmissie. Het is gemakkelijk te negeren, maar dit is het goedkoopste en minst verstorende moment om het probleem aan te pakken; het vervangen van lagers op dit punt brengt doorgaans de minste bijkomende schade met zich mee.

Fase 2 – Consequent getjilp of gepiep bij pedaaldepressie

Dit is de meest gerapporteerde fase. Het geluid is nu herhaalbaar: trap het koppelingspedaal in, hoor het piepen; laat het pedaal los, het geluid stopt . Het geluid is hoogfrequent en wordt soms omschreven als het fluiten van een vogel of het piepen van een fietsrem. Intern raken de kogel- of rolelementen van het lager droog en beginnen de kooi of loopvlakken slijtage te vertonen. Op dit punt is het lager functioneel maar degraderend. De meeste monteurs beschouwen deze fase als de praktische drempel voor het plannen van vervanging, aangezien de voortgang naar fase 3 snel kan plaatsvinden zodra er consistent geluid begint.

Fase 3 – Hard knarsen of grommen

Het hoge piepgeluid gaat over in een lager, grover knarsend of grommend geluid. Dit geeft aan dat de rolelementen in het lager zijn begonnen te breken of dat de lagerloopvlakken zichtbaar zijn ingekerfd. Er vindt metaal-op-metaal contact plaats. In dit stadium bestaat er een reëel risico dat het lager vastloopt terwijl het koppelingspedaal wordt ingetrapt , die de koppelingsvork in een uitgeschakelde positie kan vergrendelen en u kan laten stranden. In dit stadium treden vaak trillingen op die via het koppelingspedaal zelf worden overgebracht: een pulserende of ruwheid die u onder uw voeten voelt.

Fase 4 – Continu geluid, ongeacht de pedaalpositie

Zodra het lager is ingestort tot het punt waarop het vrijwel constant contact maakt met omliggende componenten, wordt het geluid aanwezig, ongeacht of het pedaal wordt ingetrapt of niet. In dit stadium is het lager mogelijk voldoende uiteengevallen om de drukplaat, de koppelingsplaat of zelfs het vliegwiel te beschadigen. Reparatiekosten lopen hier sterk op. Een klus die in fase 1 of 2 misschien €300 – €500 aan onderdelen en arbeid heeft gekost, kan hoger zijn dan €1200 – €1800 als er rekening wordt gehouden met het vernieuwen of vervangen van de drukplaat en het vliegwiel.

Bevestigen dat het geluid afkomstig is van het koppelingsdruklager

Omdat een handgeschakelde versnellingsbak verschillende lagers bevat die vergelijkbare geluiden kunnen produceren (het lager van de ingaande as, het pilotlager of de lagerbus en de lagers van de secundaire as), is het de moeite waard om een paar eenvoudige controles uit te voeren voordat u concludeert dat u een slecht druklager heeft.

De pedaalperstest

Parkeer het voertuig met draaiende motor en de transmissie in neutraal. Trap het koppelingspedaal langzaam in. Als er een piepend of knarsend geluid begint op het moment dat u begint te trappen en stopt wanneer u het pedaal volledig loslaat, is het druklager van de koppeling de voornaamste verdachte. Het geluid moet consistent volgen met de pedaalbeweging - luider naarmate u verder drukt, en mogelijk een andere toonhoogte op verschillende pedaaldieptes, afhankelijk van hoe het lager in contact komt met de vingers van de drukplaat.

Onderscheidend van een lager van de ingaande as

Een versleten input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Onderscheidend van een pilotlager of -bus

Het pilotlager (of bus in veel voertuigen) bevindt zich in het midden van het vliegwiel en ondersteunt de punt van de ingaande as van de transmissie. Een versleten glijlager produceert doorgaans geluid tijdens de slipfase van de koppeling, wanneer u wegrijdt vanuit stilstand en de koppeling gedeeltelijk is ingeschakeld. Het kan ook een piepend of gierend geluid produceren wanneer de transmissie in neutraal staat terwijl de motor draait, wat anders is dan de pure pedaaldruk van het druklager.

Voel voor trillingen

Plaats uw hand lichtjes op de versnellingspook terwijl u het koppelingspedaal langzaam intrapt. Een defect druklager brengt vaak een subtiele trilling of ruwheid over via de aandrijflijn, die voelbaar is bij de versnellingspook of bij sommige voertuigen bij de vloerplaat nabij de transmissietunnel. Deze voelbare feedback, gecombineerd met het hoorbare piepen bij het indrukken van het pedaal, wijst stevig in de richting van het druklager.

Waarom koppelingslagers verslijten

Het begrijpen van de hoofdoorzaak is van belang omdat sommige faalwijzen te voorkomen zijn, en het aanpakken ervan verlengt de levensduur van het volgende lager.

Uw voet op het koppelingspedaal laten rusten

Dit is de meest voorkomende oorzaak van falen van voortijdige druklagers. Zelfs een zeer lichte rustdruk van 5-10 lbs op het koppelingspedaal zorgt ervoor dat het ontkoppelingslager tegen de membraanveervingers van de drukplaat blijft draaien . Bij normaal gebruik wordt het lager slechts gedurende de fractie van een seconde belast die nodig is om te schakelen. Een bestuurder die in het verkeer zijn voet op het koppelingspedaal laat rusten, kan duizenden extra belaste rotaties per uur toevoegen, waardoor de slijtage dramatisch wordt versneld. De levensduurkilometers voor een op deze manier aangedreven lager kunnen dalen van 160.000 km tot minder dan 30.000 km.

Rijden met de koppeling op heuvels

Door een voertuig op een helling stil te houden door de koppelingsinschakeling te balanceren in plaats van de handrem te gebruiken, blijft het druklager continu belast en blijft de koppelingsplaat in een aanhoudende slipconditie. Naast slijtage van het lager, verglaast dit ook de koppelingsplaat en scoort het vliegwieloppervlak. Vijf minuten heuvelrijden met deze techniek kan dezelfde slijtage veroorzaken als tientallen normale rijkilometers.

Verontreiniging en binnendringend vocht

Moderne afgedichte lagers zijn vooraf gesmeerd en ontworpen om onderhoudsvrij te werken, maar afdichtingen gaan na verloop van tijd achteruit, vooral bij voertuigen die in natte, modderige of stoffige omgevingen rijden. Zodra vocht of gruis het lager binnendringt, wordt het smeermiddel aangetast en begint er schurende slijtage. Voertuigen die off-road worden gebruikt of in gebieden waar veel strooizout wordt gebruikt, vertonen vaak slijtage van de druklagers bij aanzienlijk lagere kilometerstanden dan voertuigen die in schone, droge omstandigheden rijden.

Verkeerde uitlijning en onjuiste installatie

Een druklager dat niet perfect gecentreerd is op de lagerhouder van de ingaande as, of een koppelingsvork die verbogen of versleten is op het draaipunt, zal het lager ongelijkmatig belasten. Hierdoor ontstaat een zijbelasting waarvoor het lager niet is ontworpen, waardoor snelle slijtage aan één kant van de loopring van het lager ontstaat. De geluidssignatuur is in dit geval vaak meer een ritmisch tikken of rammelen bij het indrukken van het pedaal dan een zacht piepen, wat de ongelijkmatige belasting weerspiegelt.

Verlengde levensduur zonder vervanging

Zelfs bij een perfecte rijtechniek is een druklager een slijtageonderdeel. De meeste fabrikanten vermelden de levensduur van de koppelingsconstructie in het bereik van 80.000 tot 240.000 km, afhankelijk van voertuiggewicht, transmissietype en gebruikspatroon . Zware vrachtwagens en voertuigen die voor het slepen worden gebruikt, bereiken sneller de onderkant van dat bereik. Veel technici raden aan om het druklager te vervangen telkens wanneer de koppelingsplaat wordt vervangen, omdat de arbeid om toegang te krijgen tot het lager het grootste deel van de totale kosten voor zijn rekening neemt.

Geluidsvergelijking: koppelingslager versus andere veel voorkomende koppelingsgeluiden

Niet elk geluid uit het koppelingsgebied betekent dat het druklager defect is. In de onderstaande tabel worden de meest voorkomende geluidsbronnen en hun kenmerken vergeleken om de diagnose te helpen verfijnen.

Andere symptomen die gepaard gaan met een versleten koppelingslager

Lawaai is de belangrijkste indicator, maar een falend uitwerplager presenteert zich vaak naast andere symptomen die, samen genomen, een sterker argument vormen voor een diagnose.

• Trillingen koppelingspedaal: Een pulserend of ruw gevoel onder de voeten bij het indrukken van de koppeling, veroorzaakt doordat het oneffen oppervlak van het lager trillingen naar boven overbrengt via de koppelingsvork en de hydraulische of kabelverbinding.
• Verhoogde pedaalinspanning: Naarmate het lager slijt en de interne weerstand toeneemt, ontstaat er extra weerstand die de bestuurder moet overwinnen bij het indrukken van het pedaal. De verandering is geleidelijk en gemakkelijk te missen, totdat deze wordt vergeleken met een pas onderhouden koppeling.
• Moeilijkheden bij het in- of uitschakelen van versnellingen: In vergevorderde stadia kan een lager dat is gaan vastlopen of ervoor heeft gezorgd dat de koppelingsvork vastloopt, resulteren in een onvolledige ontkoppeling van de koppeling, waardoor het schakelen lastig of moeilijk wordt.
• Koppeling slipt: Hoewel slippen vaker een symptoom is van versleten koppelingsplaten, kan een vastgelopen of ingezakt lager ervoor zorgen dat de drukplaat de koppelingsplaat niet volledig vastklemt, wat kan leiden tot slippen onder belasting.
• Zichtbaar lagermateriaal of metaaldeeltjes: In voertuigen met een inspectiedeksel of op de bank tijdens het vervangen van de koppeling zien technici soms glanzend metaalachtig vuil in het klokhuis, wat duidt op defecte lagermaterialen.

Hoe lang kun je rijden met een luidruchtig druklager?

Dit is geheel afhankelijk van welk stadium het lager heeft bereikt. In fase 1 (intermitterend koud piepen) of vroeg stadium 2 (aanhoudend piepen bij het indrukken van het pedaal maar geen andere symptomen) blijven veel bestuurders hun voertuig weken of zelfs enkele maanden veilig besturen terwijl ze reparaties regelen. Het risico is beheersbaar zolang het lager functioneel blijft en het geluid niet toeneemt.

Zodra het slijpen begint (fase 3), brengt verder rijden een aanzienlijk risico op pech met zich mee. Een lager dat vastloopt terwijl het koppelingspedaal wordt ingetrapt, kan mogelijk het koppelingsmechanisme in de uitgeschakelde stand blokkeren, waardoor u geen versnelling meer kunt inschakelen. In het ergste geval verspreidt een ingestort lager vuil in het klokhuis dat het vliegwiel en de drukplaat raakt, waardoor honderden dollars worden toegevoegd aan wat anders een eenvoudige vervanging van lagers en koppelingsplaten zou zijn.

Een praktische richtlijn die door veel ervaren monteurs wordt gebruikt: als het geluid elke keer dat u de koppeling indrukt aanwezig is en dit al meer dan twee weken aanhoudend is, boek dan onmiddellijk een reparatie. Als het geluid zelfs maar één keer is veranderd van piepen in knarsen, beschouw het dan als urgent.

Wat het vervangingsproces inhoudt

Voor het vervangen van een koppelingsdruklager moet de transmissie worden verwijderd om toegang te krijgen tot de koppelingsconstructie. Dit is de reden dat het werk zoveel arbeidskosten met zich meebrengt: het lager zelf is een goedkoop onderdeel, dat doorgaans tussen de $ 20 en $ 80 kost voor de meeste personenauto's, maar het verwijderen van de transmissie bij een voertuig met voorin geplaatste motor en achterwielaandrijving kost doorgaans 3 à 5 uur arbeid. Het verwijderen van de voorwielaangedreven transaxle kan variëren van 4 tot 8 uur, afhankelijk van de indeling en toegankelijkheid van het voertuig.

Omdat al deze arbeid nodig is om toegang te krijgen tot het lager, is het standaardpraktijk – en financieel verstandig – om de gehele koppelingsset tegelijkertijd te vervangen. Een koppelingsset bevat de schijf, drukplaat en druklager, en soms een nieuw pilotlager of bus. De extra onderdelenkosten voor een complete set in plaats van alleen het lager bedragen vaak $ 100 - $ 300, een fractie van de extra arbeid die nodig zou zijn voor een tweede demontage als de koppelingsplaat een jaar later kapot zou gaan.

De staat van het vliegwiel moet op dit moment ook worden geïnspecteerd. Een vliegwiel dat hittescheuren, harde plekken (glanzende blauw getinte cirkelvormige plekken) of groeven dieper dan ongeveer 0,030 inch vertoont, moet opnieuw worden gecoat of vervangen , omdat een versleten of ingekerfd vliegwiel de slijtage van de nieuwe koppelingsplaat versnelt en zelfs direct na het onderhoud de koppeling kan laten trillen of trillen.

Typische kostenbereiken per voertuigcategorie

• Economy- en compacte auto's (bijv. Honda Civic, VW Golf, Toyota Corolla): $ 450 - $ 900 voor een complete koppelingsset inclusief arbeid in een onafhankelijke winkel.
• Prestatie- en sportwagens (bijv. Subaru WRX, Ford Mustang, Chevrolet Camaro): $ 700 - $ 1.400, afhankelijk van de onderdelenspecificatie en het transmissietype.
• Lichte vrachtwagens en SUV's (bijvoorbeeld Toyota Tacoma, Ford Ranger): $ 600 - $ 1.200, waarbij voertuigen met vierwielaandrijving in sommige gevallen een extra ontkoppeling van de tussenbak vereisen.
• Europese voertuigen met complexe transaxle-opstellingen (bijv. BMW M-serie, Porsche 911 met handleiding): $ 1.200 - $ 2.500 vanwege hogere onderdelenkosten en langere arbeidstijden.

Voorkomen van vroegtijdig falen van de koppelingslager

Goed rijgedrag is de meest effectieve vorm van onderhoud voor een druklager. Het lager is ontworpen om de korte, cyclische belasting aan te kunnen die gepaard gaat met normaal schakelen. Er ontstaan ​​problemen wanneer die belasting continu of excessief wordt.

1. Houd uw linkervoet van het koppelingspedaal tussen het schakelen door. Laat hem op het dode pedaal (voetsteun) links van het koppelingspedaal rusten. Zelfs een paar kilo rustdruk, vermenigvuldigd over duizenden kilometers, zorgt voor aanzienlijke draaguren onder belasting.
2. Gebruik op hellingen de handrem, niet de koppeling. Wanneer u op een helling bij een verkeerslicht wacht, dient u de handrem aan te trekken in plaats van deze vast te houden terwijl de koppeling slipt.
3. Voltooi het schakelen resoluut. Langzame, aarzelende koppelingsinschakeling zorgt ervoor dat het lager per schakelcyclus langer belast wordt. Een soepele en redelijk snelle pedaalbeweging verlengt de levensduur van de lagers.
4. Inspecteer de koppelingsvork en het draaipunt tijdens elk koppelingsonderhoud. Een versleten pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Repareer eventuele hydraulische lekkages van de koppeling onmiddellijk. Een hoofd- of hulpcilinder van de koppeling waarin vloeistof sijpelt, kan de koppelingsplaat verontreinigen en, in hydraulische druklagersystemen die gebruikelijk zijn in moderne voertuigen, de werking en levensduur van het lagersamenstel zelf beïnvloeden.

Concentrische hulpcilinders versus traditionele vorkaangedreven lagers

Het is vermeldenswaard dat veel voertuigen die vanaf eind jaren negentig worden geproduceerd, een concentrische werkcilinder (CSC) gebruiken in plaats van een traditionele externe werkcilinder en koppelingsvork. Bij een CSC-systeem wordt de hydraulische werkcilinder in het klokhuis direct rond de ingaande as gemonteerd en wordt het druklager als één geheel in de unit geïntegreerd.

De geluidskenmerken van een falend CSC-lager zijn in wezen identiek aan die van een traditioneel druklager (piepen of knarsen bij het indrukken van het pedaal), maar de diagnose en reparatie verschillen. Een CSC kan niet los van zijn hydraulische componenten worden vervangen ; de gehele unit moet als geheel worden vervangen. De kosten voor een CSC-eenheid bedragen doorgaans $ 80-$ 250 voor het onderdeel zelf, duurder dan een op zichzelf staand lager, maar nog steeds redelijk gezien de gecombineerde aard van het onderdeel. Tekenen van een CSC-storing zijn onder meer lekkage van koppelingsvloeistof in het klokhuis, wat naast lagergeluid ook vervuiling van de koppelingsplaat kan veroorzaken.

Samenvatting: Belangrijke feiten om te onthouden

• Een versleten clutch release bearing primarily produces a piep-, piep- of knarsend geluid dat aanwezig is wanneer het koppelingspedaal wordt ingetrapt en afwezig is wanneer het wordt losgelaten.
• Het tegenovergestelde patroon – geluid als het pedaal omhoog staat, stil als het wordt ingedrukt – wijst naar het lager van de ingaande as, niet naar het druklager.
• Het falen verloopt in vier fasen: intermitterend piepen, consistent piepen, knarsen en continu geluid, ongeacht de pedaalpositie.
• De meest voorkomende oorzaak van vroegtijdig falen is het laten rusten van een voet op het koppelingspedaal, waardoor het lager onder belasting continu blijft draaien.
• Alleen het lager vervangen terwijl de transmissie uit is, is een slechte zuinigheid: een volledige koppelingsset kost iets meer en vermijdt een tweede demontage van de schijf of drukplaat.
• Zodra er een knarsend geluid optreedt, beschouw de reparatie dan als urgent. Als u blijft rijden, bestaat het risico dat de auto vastloopt, dat de ingaande as van de transmissie beschadigd raakt en dat de reparatiekosten oplopen.
