Wat is het verschil tussen een druklager en een druklager?

Als je je ooit hebt afgevraagd of een druklager en een druklager verschillende onderdelen zijn, is het antwoord simpel: ze zijn precies hetzelfde onderdeel . "Druklager" is de oudere, meer informele Amerikaanse term, terwijl "koppelingsdruklager" de technisch nauwkeurige en internationaal erkende naam is die wordt gebruikt in technische handleidingen, onderdelencatalogi en OEM-documentatie. Monteurs in Noord-Amerika gebruiken beide termen vaak door elkaar, en leveranciers van onderdelen vermelden ze als dezelfde SKU. Er is geen functioneel, structureel of positioneel verschil tussen de twee - alleen een verschil in naamgevingsconventie.

Dat gezegd hebbende, begrijpen wat een druklager eigenlijk doet, hoe het faalt, welke typen er bestaan ​​en wanneer het moet worden vervangen, is veel waardevoller dan het uitzoeken van de nomenclatuur. Dit artikel behandelt alles, van de basisbediening tot geavanceerde diagnostiek.

Wat een Koppelingsontkoppelingslager Eigenlijk wel

Het druklager van de koppeling, ook wel druklager genoemd, zit op de bus van de ingaande as van de transmissie, direct voor de koppelingsdrukplaat. Zijn taak is om te fungeren als de mechanische interface tussen de stationaire koppelingsvork (of hydraulische hulpcilinder) en de draaiende drukplaatvingers of diafragmaveer.

Wanneer u het koppelingspedaal indrukt, duwt de vork het druklager naar voren langs de ingaande as. Het lager maakt contact met de toppen van de membraanveervingers op de drukplaat. Omdat de drukplaat meedraait met het vliegwiel van de motor en de vork stilstaat, moet het lager vrij kunnen draaien en tegelijkertijd axiale (voorwaartse) kracht overbrengen. Die combinatie – axiale belastingoverdracht tijdens het draaien – is wat een druklager definieert, en dat is precies wat een koppelingsdruklager is.

De door het lager uitgeoefende druk zorgt ervoor dat de diafragmaveer naar binnen buigt, waardoor de klemkracht op de koppelingsplaat vrijkomt. De schijf kan dan vrij ronddraaien tussen de drukplaat en het vliegwiel, waardoor het motorvermogen wordt losgekoppeld van de ingaande as van de transmissie. Laat het pedaal los en de veer springt terug, waardoor de schijf opnieuw wordt vastgeklemd en de aandrijving opnieuw wordt ingeschakeld.

In een typische personenauto wordt het koppelingspedaal duizenden keren per jaar ingetrapt. Een bestuurder die in stop-and-go-verkeer pendelt, kan het koppelingspedaal intrappen ruim 30.000 keer per jaar . Het druklager moet bestand zijn tegen de herhaalde belasting bij extreme temperaturen, trillingen en variërende pedaaldrukken.

Waarom de naam "druklager" bestaat

De term "weggooien" komt van de werking van het onderdeel: wanneer u de koppeling indrukt, wordt het lager fysiek naar buiten geworpen - naar voren geduwd - richting de drukplaat. Deze mechanische beschrijving was intuïtief logisch voor de vroege automonteurs en raakte gedurende de 20e eeuw ingebed in het Amerikaanse vocabulaire op de werkvloer.

Europese en Japanse fabrikanten, evenals de technische normen van SAE, hebben het "ontkoppelingslager" lange tijd gestandaardiseerd omdat het de functie beschrijft in plaats van de beweging. Wanneer het lager de diafragmaveer aangrijpt, zorgt dit ervoor dat de koppeling loskomt. "Koppelingsdruklager" is nu de dominante term in:

• OEM-onderdelencatalogi van Toyota, Volkswagen, Ford, GM en BMW
• Aftermarket-leveranciers waaronder SKF, LuK, Sachs en Timken
• SAE- en ISO-technische documentatie
• Servicehandleidingen van fabrikanten geproduceerd na circa 1985

In de dagelijkse praktijk wordt het 'druklager' nog steeds perfect begrepen, vooral in de Verenigde Staten. Geen van beide termen is verkeerd; ze weerspiegelen eenvoudigweg verschillende tradities van het benoemen van hetzelfde onderdeel.

Soorten koppelingslagers

Niet alle druklagers van de koppeling zijn identiek. Er bestaan ​​verschillende verschillende ontwerpen, elk geschikt voor verschillende transmissieconfiguraties en bedieningssystemen.

Typ schuifmof (meest gebruikelijk)

Dit is het standaardontwerp dat te vinden is op de meeste voertuigen met achterwielaandrijving met mechanische koppeling of kabelbediende koppelingen. De lagereenheid wordt gemonteerd op een plastic of metalen huls die langs de geleidebuis van de ingaande as van de transmissie schuift. Een koppelingsvork - meestal een Y-vormige hendel die draait op een kogeltap in het klokhuis - duwt de huls en lager naar voren wanneer het pedaal wordt ingedrukt. De meeste binnenlandse vrachtwagens en sportwagens van de jaren zestig tot nu gebruiken deze regeling nog steeds.

Type concentrische hulpcilinder (CSC).

Moderne voertuigen met voorwielaandrijving en veel prestatieauto's maken gebruik van een concentrische hulpcilinder, die de hydraulische actuator en het druklager integreert in een enkele eenheid die rechtstreeks op het transmissiehuis wordt gemonteerd en de ingaande as omringt. Wanneer via het koppelingspedaal hydraulische druk wordt uitgeoefend, duwt de zuiger in de CSC het lager naar voren tegen de diafragmaveer. Dit ontwerp elimineert de externe vork, vermindert het aantal bewegende delen en verbetert het pedaalgevoel. Voertuigen, waaronder de Honda Civic, Volkswagen Golf (vanaf MkV) en Ford Focus, gebruiken druklagers van het CSC-type. Het nadeel: wanneer het lager of de hydraulische afdichting kapot gaat, moet doorgaans de gehele CSC-constructie worden vervangen – en moet de transmissie worden verwijderd om toegang te krijgen.

Type met continu contact (zelfcentrerend).

Sommige fabrikanten ontwerpen druklagers zo dat ze te allen tijde in constant licht contact blijven met de diafragmaveervingers, zelfs als de koppeling volledig is ingeschakeld. Dit elimineert de kleine veerweg die bestaat in conventionele opstellingen en zorgt ervoor dat de pedaalrespons directer aanvoelt. Het betekent ook dat het lager continu draait op motortoerental, wat lagermaterialen van hogere kwaliteit en een betere afdichting vereist. LuK en Sachs bieden continu-contactlagers aan als OEM-montage op verschillende Europese voertuigen.

Hoekcontactkogellagertype

Zware toepassingen en bedrijfsvoertuigen – semi-vrachtwagens, grote dieselpick-ups, landbouwmachines – gebruiken hoekcontactkogellagers of kegellagers in het druklagerhuis. Deze bieden een aanzienlijk hoger axiaal draagvermogen dan de eenrijige groefkogellagers die in personenauto's worden gebruikt. Een vrachtwagenkoppeling van klasse 8 kan dit vereisen meer dan 600 lbs pedaalkracht om uit te schakelen zonder hydraulische hulp, en het druklager moet dat herhaaldelijk aan.

Hoe u een defect koppelingslager kunt herkennen

Een versleten of defect druklager van de koppeling veroorzaakt karakteristieke symptomen die meestal gemakkelijk te herkennen zijn als u eenmaal weet waarnaar u moet luisteren en voelen.

Geluid wanneer het pedaal wordt ingedrukt

Dit is de meest betrouwbare indicator voor een defect druklager. Een knarsend, piepend, piepend of ratelend geluid dat specifiek verschijnt wanneer u het koppelingspedaal indrukt (en verdwijnt wanneer u het loslaat) wijst rechtstreeks naar het druklager. Het geluid treedt meestal op omdat de interne lagerringen versleten zijn, het vet is uitgedroogd of de lagerhouder is gebarsten. Bij een conventioneel vorkbediend systeem wordt het lager alleen belast als het pedaal ingedrukt is, zodat het geluid nauw samenhangt met de pedaalpositie.

Bij ontwerpen met continu contact draait het lager voortdurend, waardoor het geluid constant aanwezig kan zijn en luider kan worden of van toon kan veranderen naarmate de pedaalkracht toeneemt.

Moeilijkheden bij het in- of uitschakelen van de koppeling

Als het lager gedeeltelijk is vastgelopen of ingestort, beweegt het mogelijk niet soepel langs de bus van de ingaande as, waardoor de koppeling stijf, ongelijkmatig of onnauwkeurig aanvoelt. In extreme gevallen kan het lager vastlopen en volledige ontkoppeling verhinderen, waardoor schakelen moeilijk of onmogelijk wordt. Een volledig vastgelopen lager kan door ongelijkmatig contact ook de membraanveervingers beschadigen, waardoor de reparatiekosten aanzienlijk toenemen.

Trillingen of pulsaties van het koppelingspedaal

Wanneer interne lagercomponenten ongelijkmatig zijn versleten, kan het pedaal een trilling of pulserend gevoel terugsturen via de vorkverbinding. Dit wijkt af van de normale ‘engagement point’-feedback die de meeste bestuurders voelen. Een pulserende trilling die optreedt tijdens de volledige pedaalslag – en niet alleen op het aangrijpingspunt – is de moeite waard om onmiddellijk te onderzoeken.

Visuele inspectie tijdens koppelingsonderhoud

Elke keer dat de transmissie wordt verwijderd om de koppeling te vervangen, moet het druklager worden geïnspecteerd. Controleer op:

• Ruwe of resistente rotatie wanneer met de hand gesponnen
• Zichtbare krassen, scheuren of verkleuring op het contactvlak
• Versleten, afgebroken of ontbrekende contactvlakken op de vorkvingers (indien van toepassing)
• Wiebelt of spelt in het lagersamenstel wanneer het axiaal wordt ingedrukt
• Olievervuiling - dit duidt op een lekkende afdichting van de ingaande as die ook moet worden aangepakt

Aangezien toegang vereist dat de transmissie wordt verwijderd, vrijwel elke professionele technicus vervangt het druklager telkens wanneer de koppelingsplaat en de drukplaat worden vervangen , ongeacht of het lager symptomen vertoont. De arbeidskosten van de klus zijn veel hoger dan de kosten van het lager zelf – doorgaans $ 15 tot $ 60 voor de meeste toepassingen in personenauto’s – en het installeren van een nieuw lager elimineert de mogelijkheid dat de transmissie 32.000 kilometer later opnieuw moet worden getrokken voor een lager dat op het moment van onderhoud aan de koppeling op het randje stond.

Koppelingslager versus andere koppelingscomponenten: wat in de war raakt

Omdat het druklager deel uitmaakt van een groter koppelingssysteem, kunnen de symptomen ervan overlappen met – of worden gemaskeerd door – defecten in aangrenzende componenten. Als u begrijpt wat elk onderdeel doet, kunt u de feitelijke fout identificeren.

Maak het lager los versus het pilotlager / de pilotbus

Het pilotlager of pilotbus is een klein lager dat in het midden van de krukas of het vliegwiel wordt gedrukt. Het ondersteunt de voorste punt van de ingaande as van de transmissie, houdt deze gecentreerd en voorkomt doorbuigen onder belasting. In tegenstelling tot het druklager wordt het glijlager alleen belast als de koppeling actief is uitgeschakeld — wanneer de ingaande as met een ander toerental draait dan de krukas. Een defect pilotlager produceert geluid tijdens het schakelen of wanneer de koppeling bij stilstand ingedrukt wordt gehouden (zoals bij het wachten voor een verkeerslicht met de transmissie in de eerste versnelling). Als het verwijderen van de lagerdruk ervoor zorgt dat het geluid stopt, ligt het probleem eerder bij het pilotlager dan bij het druklager.

Maak het lager versus de drukplaat los

De drukplaat zorgt voor klemkracht om de koppelingsplaat tegen het vliegwiel te houden. Een versleten drukplaat veroorzaakt vaak slippen van de koppeling, waarbij het motortoerental stijgt zonder een overeenkomstige toename van de voertuigsnelheid, vooral bij zwaar gas geven. Een defect druklager veroorzaakt daarentegen doorgaans geluid of problemen bij het aangrijpen in plaats van slippen. Als u merkt dat de koppeling slipt maar er geen geluid is bij het indrukken van het pedaal, is de drukplaat waarschijnlijk de boosdoener.

Laat het lager versus de koppelingsvork los

De koppelingsvork is de hefboom die de pedaalbeweging vertaalt in axiale kracht op het druklager. Een gebarsten of versleten koppelingsvork, of een versleten draaikogeltap, kunnen een inconsistent pedaalgevoel, ratelende geluiden of, in ernstige gevallen, volledig verlies van de koppelingsbediening veroorzaken. In tegenstelling tot het geluid van de druklagers, is het geluid van de koppelingsvork vaak meer een gebonk of geratel aan het begin van de pedaalbeweging dan een aanhoudend piepen of knarsen halverwege de slag.

Ontgrendelingslager versus hulpcilinder (extern type)

Op hydraulisch bediende systemen die een externe werkcilinder gebruiken (in tegenstelling tot een CSC), duwt de werkcilinder de koppelingsvork mechanisch. Een lekkende of defecte externe hulpcilinder veroorzaakt een sponsachtig of zinkend koppelingspedaal, geen mechanisch geluid. Het ontluchten van het hydraulische systeem of het inspecteren op vloeistoflekken bij het hulpcilinderhuis zal deze diagnose doorgaans snel bevestigen.

Vervanging van druklagers: wat het werk inhoudt

Er is geen kortere weg om een druklager van de koppeling te vervangen: de transmissie moet eruit komen. Bij de meeste voertuigen met achterwielaandrijving is dit doorgaans een eenvoudig maar arbeidsintensief proces 3 tot 6 uur voor een ervaren monteur. Bij voertuigen met voorwielaandrijving, dwarsgeplaatste motoren en geïntegreerde transaxles kan aanzienlijk meer demontage nodig zijn.

Algemene procedure voor vorkbediende systemen

1. Breng het voertuig veilig omhoog en ondersteun het op kriksteunen of een lift.
2. Ontkoppel indien nodig de aandrijfas of CV-assen.
3. Koppel de koppelingsverbinding, de hydraulische leiding of de kabel bij de transmissie los.
4. Ondersteun de transmissie met een transmissiekrik en verwijder de dwarsbalk.
5. Verwijder de bouten van het klokhuis en schuif de transmissie naar achteren van de ingaande as.
6. Verwijder de koppelingsvork van de draaikogeltap en schuif het ontkoppelingslager van de bus van de ingaande as.
7. Inspecteer de vork, draaikogel, bus van de ingaande as en onderdelen van de koppeling. Vervang indien nodig.
8. Installeer het nieuwe druklager (de meeste klikken op de vorkvingers of klemmen op de bus) en installeer alle componenten opnieuw in omgekeerde volgorde.

CSC-specifieke overwegingen

Vervanging van de concentrische werkcilinder volgt een soortgelijke procedure voor het verwijderen van de transmissie, maar zodra de transmissie eruit is, wordt de CSC eenvoudigweg losgemaakt van het transmissiehuis (meestal 2 tot 4 bouten). Na herinstallatie moet de hydraulische leiding worden losgekoppeld en het systeem worden ontlucht. Sommige CSC-units gebruiken een hydraulische snelkoppeling; anderen gebruiken een banjobout met schroefdraad. Vervang altijd de afdichtringen van de hydraulische leidingen als deze van het koperen crush-type zijn.

Een belangrijke waarschuwing bij de installatie van CSC: Zorg ervoor dat de koppelingsplaat niet ongesteund aan de ingaande as van de transmissie hangt terwijl de transmissie weer op zijn plaats wordt geleid. Gebruik een koppelingsuitlijngereedschap om de schijf gecentreerd op het vliegwiel te houden en ondersteun de transmissieneus zorgvuldig om te voorkomen dat de ingaande as buigt of de CSC-zuigerafdichtingen beschadigt.

Onderdelen die tegelijkertijd moeten worden vervangen

Omdat de transmissie al uit is, moeten de volgende items worden geëvalueerd en vervangen als er enige twijfel bestaat over de staat ervan:

• Koppelingsplaat en drukplaat (vervangen als bijpassende set)
• Pilotlager of pilotbus
• Achterste hoofdafdichting (krukasoliekeerring)
• Afdichting van de ingaande as van de transmissie
• Koppelingsvork (indien versleten of gebarsten)
• Draaikogeltap (als de fitting versleten is)
• Vliegwiel (opnieuw aanbrengen of vervangen als er krassen of hittescheuren in zitten)

Hoe lang moet een koppelingslager meegaan?

Onder normale rijomstandigheden moet een kwaliteitskoppelingslager doorgaans de levensduur van de koppelingsconstructie meegaan 80.000 tot 120.000 kilometer in een personenauto die matig rijdt. Sommige lagers, vooral de lagers die worden gebruikt in lichte voertuigen die voornamelijk op snelwegen rijden met onregelmatige koppeling, kunnen zonder problemen meer dan 240.000 kilometer meegaan.

Verschillende factoren versnellen de slijtage:

• Het koppelingspedaal berijden — als u tijdens het rijden uw voet op het pedaal laat rusten, blijft er gedeeltelijk contact tussen het lager en de diafragmaveer, waardoor een voortdurende slijtage bij lage belasting ontstaat. Deze ene gewoonte kan het leven van de bevrijdingsdrager halveren.
• Regelmatig stop-and-go rijden - Bij woon-werkverkeer in de stad worden de koppelingscycli dramatisch vergroot in vergelijking met gebruik op de snelweg.
• Zware lasten slepen of slepen — verhoogt de trapkracht en de axiale kracht die het lager moet overbrengen.
• Agressief of prestatiegericht rijden - herhaalde harde lanceringen belasten het hele koppelingssysteem, inclusief het lager.
• Slechte lagerkwaliteit — Budgetvervangende lagers die gebruik maken van inferieur staal of een ontoereikende afdichting gaan aanzienlijk sneller achteruit dan OEM- of premium aftermarket-eenheden van SKF, Timken of Sachs.
• Verkeerde uitlijning — een onjuist uitgelijnde koppelingsplaat of een verbogen ingaande as veroorzaakt zijdelingse belasting op het druklager waarvoor deze niet is ontworpen.

Een vervangend druklager kiezen

De markt voor vervangingsonderdelen biedt een breed scala aan koppelingslagers in verschillende prijscategorieën. Als u de verschillen begrijpt, kunt u een beter geïnformeerde keuze maken.

OEM versus aftermarket

OEM-lagers zijn afkomstig van de originele leverancier of zijn equivalenten onder een nieuwe merknaam. Voor voertuigen van fabrikanten die hun koppelingscomponenten betrekken van LuK (nu onderdeel van de Schaeffler Group), Sachs of Valeo, is een OEM-equivalent lager van diezelfde fabrikanten doorgaans de beste keuze. Deze lagers zijn vervaardigd volgens dezelfde specificaties als het origineel en gebruiken dezelfde kwaliteit staal, afdichtingen en vet.

Generieke of naamloze lagers afkomstig van goedkope fabrikanten zijn vaak aanzienlijk goedkoper – soms minder dan $ 10 – maar het verschil in kwaliteitscontrole is aanzienlijk. Meldingen van voortijdige defecten binnen 16.000 tot 32.000 kilometer komen vaak voor bij budgetlagers, wat de kostenbesparingen illusoir maakt gezien de arbeid die nodig is voor herinstallatie.

Complete koppelingssets

De meeste gerenommeerde koppelingsleveranciers – LuK, Sachs, Exedy, Valeo, ACT – verkopen complete koppelingssets met de koppelingsplaat, drukplaat en druklager als een bijpassende set. Voor de meeste reparatiescenario's is het kopen van een set praktischer dan het kopen van afzonderlijke componenten, omdat de onderdelen zijn ontworpen om samen te werken en het prijsverschil meestal bescheiden is. Kitprijzen voor gewone personenauto's variëren doorgaans van $ 80 tot $ 350 afhankelijk van voertuigtoepassing en merkniveau.

Prestatietoepassingen

Gemodificeerde voertuigen met verbeterde koppelingsdrukplaten – die een hogere pedaalkracht vereisen – hebben ontkoppelingslagers nodig die geschikt zijn voor hogere axiale belastingen. Leveranciers zoals ACT (Advanced Clutch Technology) en South Bend Clutch bieden naast hun hoogwaardige koppelingssets ook zware druklagers aan. Het gebruik van een standaard druklager met een drukplaat met hoge drukprestaties kan zelfs bij voorzichtig rijden voortijdige lageruitval veroorzaken, omdat de contactkracht de ontwerpwaarde van het OEM-lager overschrijdt.

Kosten en arbeidsinschattingen van koppelingslagers

Omdat toegang tot het druklager altijd het verwijderen van de transmissie vereist, vormen de onderdeelkosten zelf een klein deel van de totale reparatiekosten.

Bij deze schattingen wordt uitsluitend uitgegaan van vervanging van het lager. Wanneer de koppelingsplaat en de drukplaat tegelijkertijd worden vervangen – wat sterk wordt aanbevolen – moet u $ 100 tot $ 400 toevoegen voor de extra onderdelen, afhankelijk van het voertuig en het merkniveau. De extra arbeidskosten zijn minimaal omdat het koppelingssamenstel al zichtbaar is.

Kun je rijden met een slecht druklager?

Dit hangt af van hoe ver het lager is gedegradeerd. In de vroege stadia van een storing – wanneer het enige symptoom een ​​zwak tjilpend of piepend geluid is wanneer het pedaal wordt ingetrapt – is het voertuig nog steeds volledig functioneel en kan er voorzichtig mee worden gereden. Als u echter blijft rijden zonder het probleem aan te pakken, wordt het falen versneld en bestaat het risico dat er secundaire schade ontstaat.

Als het lager volledig vastloopt, kan het tegen de veervingers van het membraan blokkeren, waardoor de koppeling helemaal niet meer kan ontkoppelen. Op dat moment kan het voertuig niet meer uit de versnelling worden geschakeld waarin het zich momenteel bevindt, en bij voortgezet gebruik bestaat het risico dat de vingers van de drukplaat worden verbogen of gebroken, dat het vliegwiel wordt beschadigd of dat de bus van de ingaande as wordt beschadigd - wat allemaal de reparatiekosten dramatisch verhoogt.

Het praktische advies is: negeer het geluid niet. Als u een knarsend of piepend geluid hoort dat specifiek verband houdt met het indrukken van het koppelingspedaal, plan dan de reparatie voordat de situatie een noodsituatie wordt. 2.000 tot 3.000 extra kilometers rijden op een luidruchtig maar nog steeds functioneel lager is een ander voorstel dan 24.000 mijl rijden in de hoop dat het probleem zichzelf oplost.

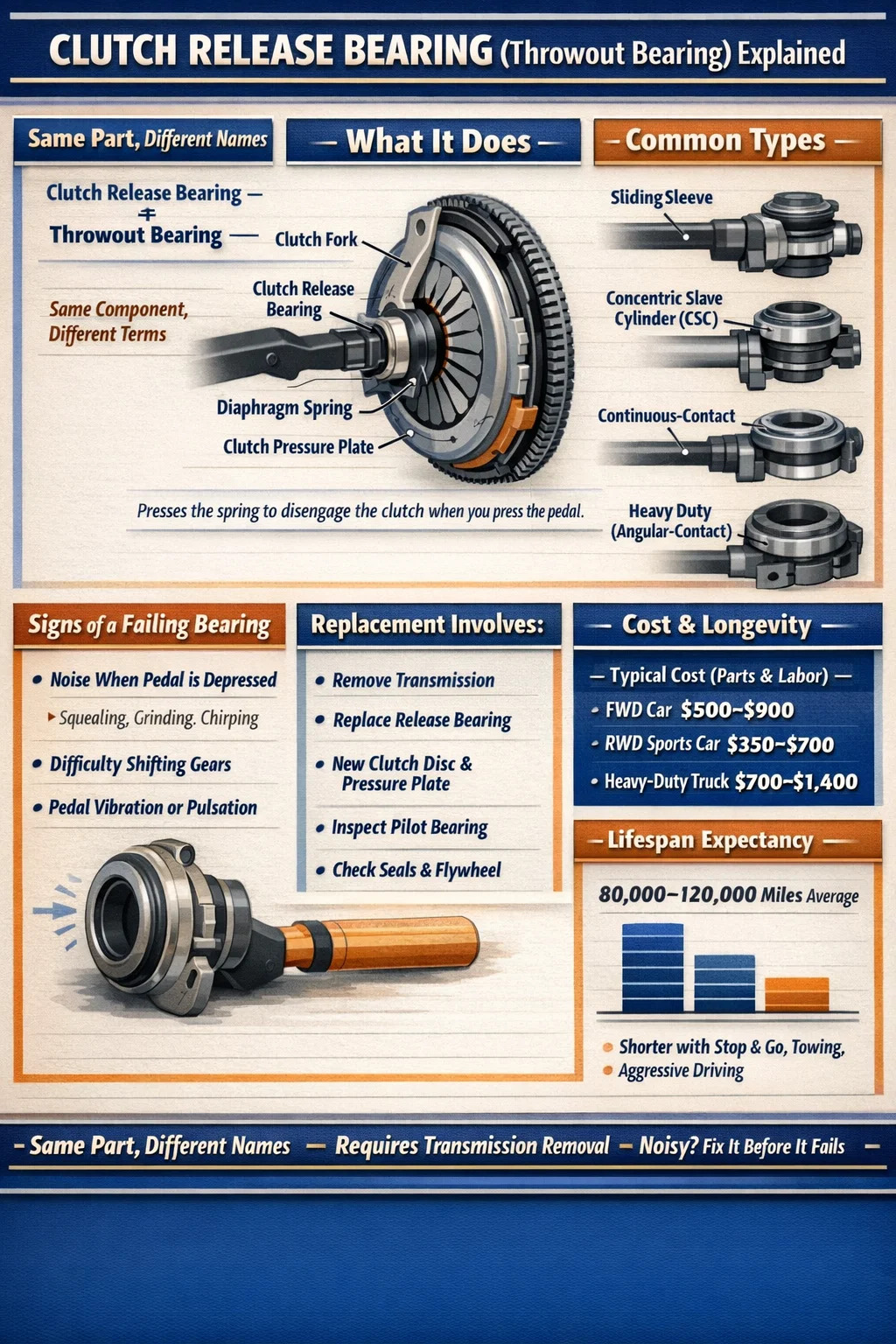

Samenvatting: Het koppelingsdruklager en het druklager zijn hetzelfde onderdeel

Om alles overzichtelijk samen te vatten:

• Een koppelingsdruklager en een druklager zijn dat wel identieke componenten beschreven onder verschillende namen. "Druklager" is de Amerikaanse informele term; "koppelingsdruklager" is de standaard technische aanduiding.
• Het lager fungeert als stuwkrachtinterface tussen het stationaire bedieningssysteem en de draaiende drukplaat, waardoor de koppeling kan worden ontkoppeld.
• Er bestaan ​​meerdere ontwerptypes – schuifmof, concentrische hulpcilinder, continu contact en heavy-duty – elk geschikt voor verschillende toepassingen.
• Het belangrijkste symptoom van een defect lager is geluid, vooral wanneer het koppelingspedaal wordt ingetrapt.
• Vervanging vereist altijd verwijdering van de transmissie; Het wordt sterk aanbevolen om tegelijkertijd de gehele koppelingsset te vervangen.
• Kwaliteit is belangrijk: gebruik OEM-equivalente lagers van gevestigde leveranciers in plaats van de goedkoopste beschikbare optie.
• Vroegtijdige aandacht voor symptomen voorkomt secundaire schade en houdt de totale reparatiekosten voorspelbaar.
