Moet u het koppelingsdruklager vervangen? Volledige gids

Snel antwoord: wanneer u een druklager moet vervangen

A druklager van de koppeling moet elke keer worden vervangen wanneer u de koppelingsplaat, drukplaat of vliegwiel vervangt tijdens een koppelingsklus, zelfs als het oude lager nog vrij op de bank draait. De reden is eenvoudig: dit lager ligt begraven achter de transmissie, en de arbeid die nodig is om er later weer bij te komen, het trekken van de transmissie, vaak een aandrijfas, de hulpcilinder of vork, en het belhuis, kost in de werkplaats veel meer tijd dan het onderdeel zelf. De meeste druklagers kosten tussen de 15 en 80 USD voor gewone personenauto's, terwijl het werk om een koppelingsset te verwisselen doorgaans loopt 4 tot 8 uur . Het overslaan van de overweging om 30 tot 60 dollar te besparen op een klus die al 800 tot 1.500 dollar aan arbeid kost, is geen gezonde handel. Als u knarsende, piepende of ratelende geluiden opmerkt wanneer het koppelingspedaal wordt ingetrapt, vooral geluiden die van toonhoogte veranderen met het motortoerental maar niet met de rijsnelheid, is dat een sterk teken dat het druklager versleten is en aandacht nodig heeft, ongeacht de staat van de koppelingsplaat.

Symptomen die rechtstreeks wijzen op een versleten exemplaar Koppelingsontkoppelingslager

Het koppelingsdruklager, ook wel druklager genoemd, zit tussen de koppelingsvork of hydraulische hulpcilinder en de drukplaatvingers of diafragmaveer. Het is zijn taak om elke keer dat het koppelingspedaal wordt ingedrukt tegen de roterende drukplaat te drukken, waardoor de pedaalbeweging van de bestuurder wordt omgezet in beweging van de drukplaat zonder metaal tegen metaal te schuren. Omdat hij constant draait wanneer de koppeling wordt ontkoppeld, slijt hij anders dan andere koppelingscomponenten en veroorzaakt hij zijn eigen duidelijke storingssignalen.

Op lawaai gebaseerde waarschuwingssignalen

Een hoge pieptoon of pieptoon die alleen verschijnt als het koppelingspedaal wordt ingedrukt en verdwijnt als het pedaal wordt losgelaten
Een knarsend of rommelend geluid dat in volume toeneemt naarmate het motortoerental stijgt, onafhankelijk van de voertuigsnelheid
Een ratelend geluid bij stationair draaien met het koppelingspedaal omhoog, wat erop kan wijzen dat het lager speling op de naaf heeft ontwikkeld
Een zoemend geluid dat verandert bij het schakelen van neutraal naar een versnelling terwijl de koppeling is ingetrapt

Op gevoel gebaseerde waarschuwingssignalen

Een koppelingspedaal dat tijdens het inschakelen een kerfachtig, korrelig gevoel geeft of trilt onder je voet
Moeite met soepel schakelen, vooral in de achteruit of de eerste versnelling vanuit stilstand
Een pedaal dat halverwege blijft hangen of langzaam terugkeert

Veel technici melden dat een defect druklager een geluid produceert dat lijkt op dat van een droog wiellager: een continu mechanisch gejank dat pulseert met het motortoerental. Volgens gegevens verzameld door fabrikanten van aftermarket-koppelingssets, zijn klachten over het geluid van de druklagers grofweg verantwoordelijk 18 tot 22 procent van alle koppelingsgerelateerde garantievragen, die vaak tussen de 60.000 en 160.000 kilometer voorkomen op voertuigen met handgeschakelde versnellingsbakken.

Typische verwachtingen inzake levensduur en kilometerstand

De druklagers van de koppeling zijn afgedichte, voorgesmeerde eenheden zonder in het veld te onderhouden smeerpunten op de meeste moderne voertuigen. Hun levensduur hangt sterk af van het rijgedrag, met name van de hoeveelheid tijd die een bestuurder doorbrengt met het koppelingspedaal gedeeltelijk ingetrapt, een gewoonte die ook wel het rijden op de koppeling wordt genoemd, waardoor het lager constant wordt belast en ronddraait in plaats van in rust.

Rijstijl	Typische levensduur van lagers (mijlen)	Veelvoorkomende oorzaak van vroegtijdige slijtage
Snelwegforens, weinig verkeer	90.000 tot 120.000	Minimaal, komt grotendeels overeen met de levensduur van de koppelingsplaat
Stedelijk stop-and-go-verkeer	60.000 tot 90.000	Frequente pedaalmodulatie, voet op pedaal laten rusten
Slepen of prestatierijden	40.000 tot 70.000	Hogere klembelastingen, agressieve lanceringen
Hydraulisch systeem met interne werkcilinder	Varieert, gekoppeld aan concentrische hulpcilinder	Vloeistofverontreiniging, verslechtering van de afdichting

Bij voertuigen met een concentrische hulpcilinder Door het ontwerp is het druklager als één geheel rechtstreeks in de hydraulische hulpcilinder ingebouwd. Dit gecombineerde geheel kan niet worden gescheiden, dus als het lager of de hydraulische afdichting defect raakt, moet de hele eenheid samen worden vervangen. Deze geïntegreerde eenheden zijn gebruikelijk op veel platforms met voorwielaandrijving die sinds het begin van de jaren 2000 zijn geproduceerd en kosten doorgaans tussen de twee 40 en 150 USD , afhankelijk van het voertuig.

Beslissingskader: vervangen, inspecteren of met rust laten

Of een druklager moet worden vervangen, hangt grotendeels af van de context van de werkzaamheden die worden uitgevoerd. Het volgende raamwerk weerspiegelt de gangbare praktijk onder onafhankelijke transmissiewerkplaatsen en gespecialiseerde koppelingsleveranciers.

Als u de koppelingsplaat en drukplaat al als set vervangt, vervang dan zonder uitzondering tegelijkertijd het druklager. De toegangskosten zijn al betaald.
Als het lager ruwheid, slijpen of geluid vertoont wanneer het met de hand wordt rondgedraaid, vervang het dan ongeacht de kilometerstand, aangezien een defect lager de vingers van de drukplaat kan beschadigen als het vastloopt.
Als u niet-gerelateerde transmissiewerkzaamheden uitvoert, zoals het repareren van een koppelingswerkcilinder, en het lager blijkt toegankelijk te zijn, vervang het dan uit voorzorg als het meer dan 80.000 kilometer is gebruikt.
Als het lager onlangs, binnen de afgelopen 32.000 kilometer, is vervangen en geen symptomen vertoont, is het redelijk om het op zijn plaats te laten tijdens niet-gerelateerde reparaties.

Eén scenario dat de moeite waard is om te benadrukken betreft zelfinstellende koppelingssystemen (SAC). , gebruikelijk op veel Europese voertuigen. Deze systemen maken gebruik van een diafragmaveer die gedurende de hele levensduur van het lager een constante druk op het druklager handhaaft, wat de slijtage kan versnellen als het lager niet geschikt is voor de hogere constante belasting. Zorg ervoor dat vervangende lagers altijd overeenkomen met de specifieke specificatie van de koppelingsset en ga er niet vanuit dat een generiek onderdeel past, aangezien SAC-compatibele lagers vaak andere veerspanningswaarden hebben dan standaardeenheden.

Soorten koppelingslagers en hoe u de uwe kunt identificeren

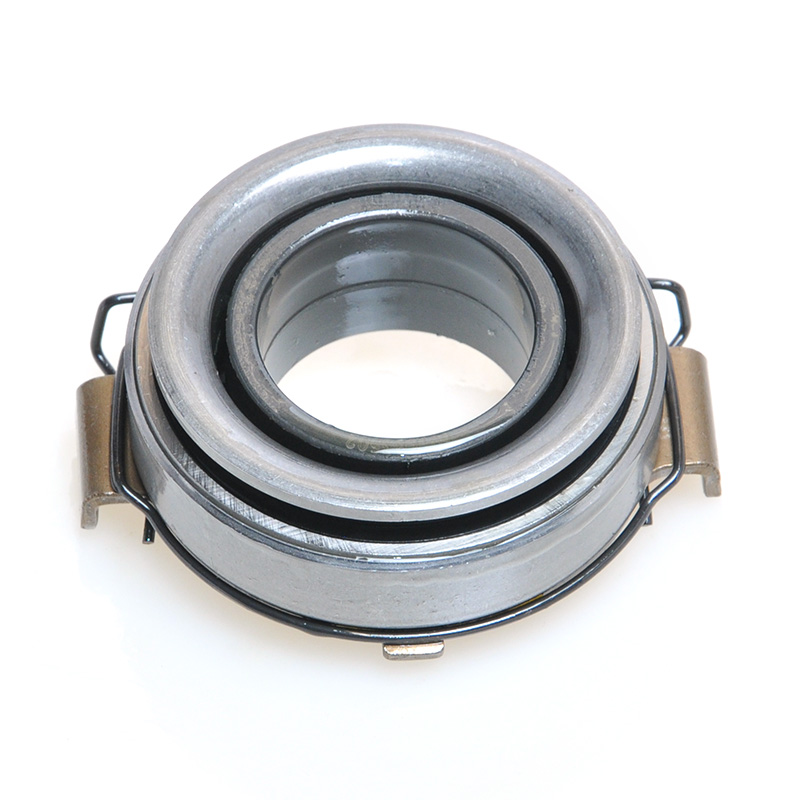

Kogellagertype (duwkoppelingen)

Dit is het traditionele ontwerp dat wordt gebruikt bij oudere voertuigen met drukkoppelingen, waarbij de koppelingsvork het lager naar de motor duwt om de koppeling los te laten. Het lager rust op een huls of geleidebuis die is bevestigd aan het huis van de ingaande as van de transmissie en wordt tegen de vingers van de drukplaat gehouden door veerspanning van de koppelingsvork zelf.

Zelfcentrerend lager (trekkoppelingen)

Trekkoppelingen zijn te vinden in veel prestatie- en Europese toepassingen en gebruiken een lager dat de vork van de motor wegtrekt om de koppeling los te laten. Deze lagers zijn vaak voorzien van een zelfcentrerende functie met een golfveer waardoor het lager zichzelf tijdens de eerste paar aangrijpingscycli kan uitlijnen met de drukplaat, waardoor trillingen worden verminderd.

Concentrisch hulpcilinderlager

Zoals eerder beschreven combineert dit ontwerp de hydraulische actuator en het druklager in één afgedichte eenheid die direct op de ingaande as van de transmissie is gemonteerd, in het belhuis. Het kan niet worden gesmeerd, opnieuw opgebouwd of gescheiden, en bij vervanging moet het hydraulische koppelingssysteem daarna worden ontlucht.

Lagertype	Gemeenschappelijke toepassing	Vervanging moeilijkheidsgraad
Duwkogellager	Oudere binnenlandse en Japanse vrachtwagens en auto's	Matig, glijdt op geleidebuis
Zelfcentrerend trektype	Europese sedans en prestatieauto's	Matig, vereist correcte centrering tijdens installatie
Concentrische hulpcilinder	Moderne platforms met voorwielaandrijving	Hoger, vereist hydraulisch ontluchten

Installatietips die voortijdige lageruitval voorkomen

Een verrassend aantal defecten aan druklagers binnen de eerste 5.000 tot 16.000 kilometer na een koppelingsbeurt is eerder te wijten aan installatiefouten dan aan defecte onderdelen. Door tijdens de installatie op een paar details te letten, wordt de levensduur van de lagers aanzienlijk verlengd.

Breng smeermiddel alleen op de juiste oppervlakken aan

Het contactpunt van het lager met de vingers van de drukplaat of de diafragmaveer moet worden voorzien van een dun laagje hogetemperatuurvet, meestal een vet op molybasis of wit lithium dat geschikt is voor minimaal 400 graden Fahrenheit . De afgedichte lagerloop zelf mag nooit worden gesmeerd, aangezien de meeste druklagers permanent zijn afgedicht en het toevoegen van vet aan het lagerhuis vuil kan aantrekken en het falen van de afdichting kan versnellen. De geleidebuis of de ingaande asbus waar het lager schuift, moet ook een lichte coating van hetzelfde hogetemperatuurvet krijgen om te voorkomen dat het lager tijdens het rijden vastloopt.

Controleer het vorkscharnier en de draaikogel

Het draaipunt van de koppelingsvork, vaak een kogeltap die in het belhuis is geschroefd, verslijt na verloop van tijd en kan speling ontwikkelen waardoor het ontkoppelingslager onder een hoek tegen de drukplaat komt te zitten. Dit ongelijkmatige contact concentreert de slijtage aan één kant van het lager en is een veelvoorkomende oorzaak van lagers die binnen korte tijd na vervanging luidruchtig kapot gaan. Het inspecteren en, indien nodig, vervangen van de draaikogel tijdens een koppelingsklus is een goedkope verzekering, waarbij de meeste draaikogels minder kosten 10 USD .

Controleer vrij spel en pedaalbeweging

Na installatie moet het koppelingspedaal doorgaans een kleine hoeveelheid vrije slag hebben voordat er weerstand wordt gevoeld 0,5 tot 1 inch op kabel- en stangaangedreven systemen. Overmatige speling kan betekenen dat het druklager geen goed contact maakt, terwijl nul vrije speling betekent dat het lager onder constante lichte druk staat, zelfs als het pedaal omhoog staat, een toestand die de levensduur van het lager dramatisch verkort doordat het continu blijft draaien.

Veel voorkomende fouten die leiden tot herhaalde koppelingstaken

Winkels die gespecialiseerd zijn in het repareren van koppelingen en transmissies zien vaak hetzelfde handjevol fouten waardoor klanten binnen een jaar na vervanging van de koppeling terugkomen. Door deze problemen te vermijden, worden de investeringen in het druklager en alle andere componenten in de set beschermd.

Hergebruik van een versleten of gebarsten koppelingsvork, wat een ongelijkmatige belasting op het nieuwe lager veroorzaakt
Het niet opnieuw aanbrengen of vervangen van een door hitte beschadigd vliegwiel, dat trillingen overbrengt naar het nieuwe lager en de nieuwe schijf
Het combineren van componenten van verschillende merken koppelingssets, omdat de veerconstante en de lagerafstanden binnen één setontwerp op elkaar zijn afgestemd
Het hydraulisch systeem niet volledig ontluchten na het vervangen van een concentrisch hulpcilinderlager, waardoor er lucht in de leiding achterblijft die gedeeltelijke aangrijping van het lager veroorzaakt
Agressief rijden tijdens de eerste 300 tot 500 mijl, ook wel de inloopperiode genoemd, voordat de nieuwe koppelingsplaat en het nieuwe lager zich hebben gevestigd

Een detail dat vaak over het hoofd wordt gezien, is het uitlijngereedschap dat wordt gebruikt tijdens de installatie van de koppeling. Als het uitlijngereedschap wordt verwijderd voordat de transmissie volledig tegen de motor zit, kan de ingaande as enigszins uit lijn komen met het pilotlager of de bus, waardoor er zijdelingse belasting op het ontkoppelingslager komt te staan op het moment dat de koppeling voor het eerst wordt ingeschakeld. Door het uitlijngereedschap op zijn plaats te houden totdat de transmissiebouten goed vastzitten, wordt dit probleem volledig voorkomen.

Kostenverdeling: alleen lager versus volledige koppelingsset

Als u het kostenverschil begrijpt tussen het afzonderlijk kopen van een druklager of als onderdeel van een set, kunt u verklaren waarom de meeste professionals kitaankopen aanbevelen voor elke koppelingsklus.

Onderdeel	Op zichzelf staande prijs (USD)	Inbegrepen in standaardkit
Ontkoppelingslager van de koppeling	15 tot 80	Ja
Koppelingsplaat en drukplaat	100 tot 400	Ja
Pilot lager of bus	5 tot 25	Vaak inbegrepen
Uitlijningshulpmiddel	10 tot 20	Soms inbegrepen

Het kopen van een complete set die de schijf, de drukplaat, het druklager en het pilotlager bundelt, kost doorgaans tussen de 120 en 450 USD voor de meeste personenauto's betekent dit een besparing van 10 tot 20 procent vergeleken met het afzonderlijk inkopen van elk onderdeel, terwijl ook wordt gegarandeerd dat alle wrijvings- en slijtagecomponenten tegelijkertijd op elkaar zijn afgestemd en vers zijn.

Laatste aanbeveling

Vervang het druklager van de koppeling wanneer de transmissie al van de motor is gescheiden voor onderhoud aan de koppeling. Beschouw elk geluid of verandering in het pedaalgevoel als een onmiddellijk signaal om het lager te inspecteren, ongeacht hoe recent de koppeling is onderhouden. Zorg er altijd voor dat het vervangende lager overeenkomt met de specifieke koppelingsset en het specifieke koppelingstype, of het nu gaat om duwen, trekken of concentrische werkcilinders, in plaats van een algemeen onderdeel te vervangen. Door deze aanpak te volgen, voorkomt u dat het druklager de reden wordt dat een koppelingstaak binnen een jaar moet worden herhaald, waardoor zowel de tijd als het geld dat al in de reparatie is geïnvesteerd, wordt beschermd.
