Wat is de belangrijkste oorzaak van lagerstoringen?

De nummer één oorzaak van Lager Falen is smeringgerelateerd

Als je een direct antwoord wilt: Ontoereikende of onjuiste smering is de voornaamste oorzaak van lagerdefecten en is verantwoordelijk voor naar schatting 36% tot 54% van alle voortijdige lagerdefecten , afhankelijk van de branche en toepassing. Sommige onderzoeken uitgevoerd door grote lagerfabrikanten – waaronder SKF en NSK – plaatsen het cijfer zelfs nog hoger als je rekening houdt met verontreinigingsgevallen die zelf hun oorsprong vinden in fouten in het smeermanagement.

Lagers zijn met precisie vervaardigde componenten. De rolelementen, loopbanen en kooien werken onder enorme spanning, vaak bij hoge snelheden en temperaturen. Zonder de juiste smeerfilm die de metalen oppervlakken scheidt, vindt direct contact plaats, wat leidt tot snelle slijtage, warmteontwikkeling, oppervlaktemoeheid en uiteindelijk catastrofaal falen. De natuurkunde is eenvoudig: metaal op metaal genereert met hoge snelheid warmte, warmte degradeert het materiaal en afgebroken materiaal faalt.

Dat gezegd hebbende, wordt lagerfalen zelden veroorzaakt door een enkele geïsoleerde factor. Smeerproblemen veroorzaken of versnellen vaak andere faalwijzen. Het begrijpen van het volledige spectrum van oorzaken – en hoe deze op elkaar inwerken – is essentieel voor iedereen die roterende apparatuur beheert, of het nu gaat om een ​​fabriek, een windturbine, een aandrijflijn van een auto of een voedselverwerkingslijn.

Waarom falende smering de statistieken over lagerschade domineert

Een defect aan de smering is niet simpelweg een kwestie van opraken van het vet of de olie. Het omvat een breed scala aan omstandigheden die voorkomen dat het smeermiddel zijn werk doet. Elk van deze omstandigheden veroorzaakt duidelijke schadepatronen op de lageroppervlakken.

Onvoldoende smeervolume

Wanneer een lager niet voldoende smeermiddel krijgt, wordt de elastohydrodynamische film die de rolelementen van de loopvlakken scheidt te dun om metaal-op-metaal contact te voorkomen. Dit resulteert in lijmslijtage, vegen en plaatselijke hittepieken. In elektromotoren die op 1500 tpm of meer draaien, kunnen metalen oppervlakken binnen enkele minuten nadat het smeermiddel is opgebruikt, destructieve temperaturen bereiken.

Verkeerd type smeermiddel of viscositeit

Het gebruik van een smeermiddel met de verkeerde viscositeitsklasse voor de aanbrengsnelheid en temperatuur is een van de meest voorkomende onderhoudsfouten. Een te dun smeermiddel kan onder belasting geen adequate film behouden; een die te dik is, genereert overmatige hitte door karnen en slepen. Voor hogesnelheidsspindellagers verhoogt het gebruik van een standaard NLGI 2-vet in plaats van een laagviskeuze olie of NLGI 1-vet de bedrijfstemperatuur aanzienlijk en verkort de levensduur van de lagers.

Oversmeren

Contra-intuïtief is te veel smeermiddel ook een groot probleem. Overgesmeerde lagers ervaren verhoogde interne temperaturen als gevolg van karnen, waardoor de basisolie en het verdikkingsmiddel worden afgebroken, wat leidt tot lekkage en verharding. Overmatige smering is verantwoordelijk voor een aanzienlijk deel van de lagerstoringen bij elektromotoren , waar technici vaak vet aanbrengen zonder oud materiaal te verwijderen, waardoor het probleem na verloop van tijd groter wordt.

Afbraak van smeermiddel

Vet en olie hebben een beperkte levensduur. Warmtecycli, oxidatie, binnendringend water en mechanische afschuiving verminderen de prestaties van het smeermiddel in de loop van de tijd. Een vet dat bij de inbedrijfstelling perfect heeft getest, kan het grootste deel van zijn beschermende capaciteit na 4.000 tot 8.000 bedrijfsuren hebben verloren, afhankelijk van de bedrijfsomstandigheden. Veel onderhoudsintervallen worden ingesteld op basis van kalendertijd in plaats van op basis van de werkelijke toestand, wat ertoe leidt dat lagers op verbruikt smeermiddel blijven draaien tot ver voorbij hun effectieve levensduur.

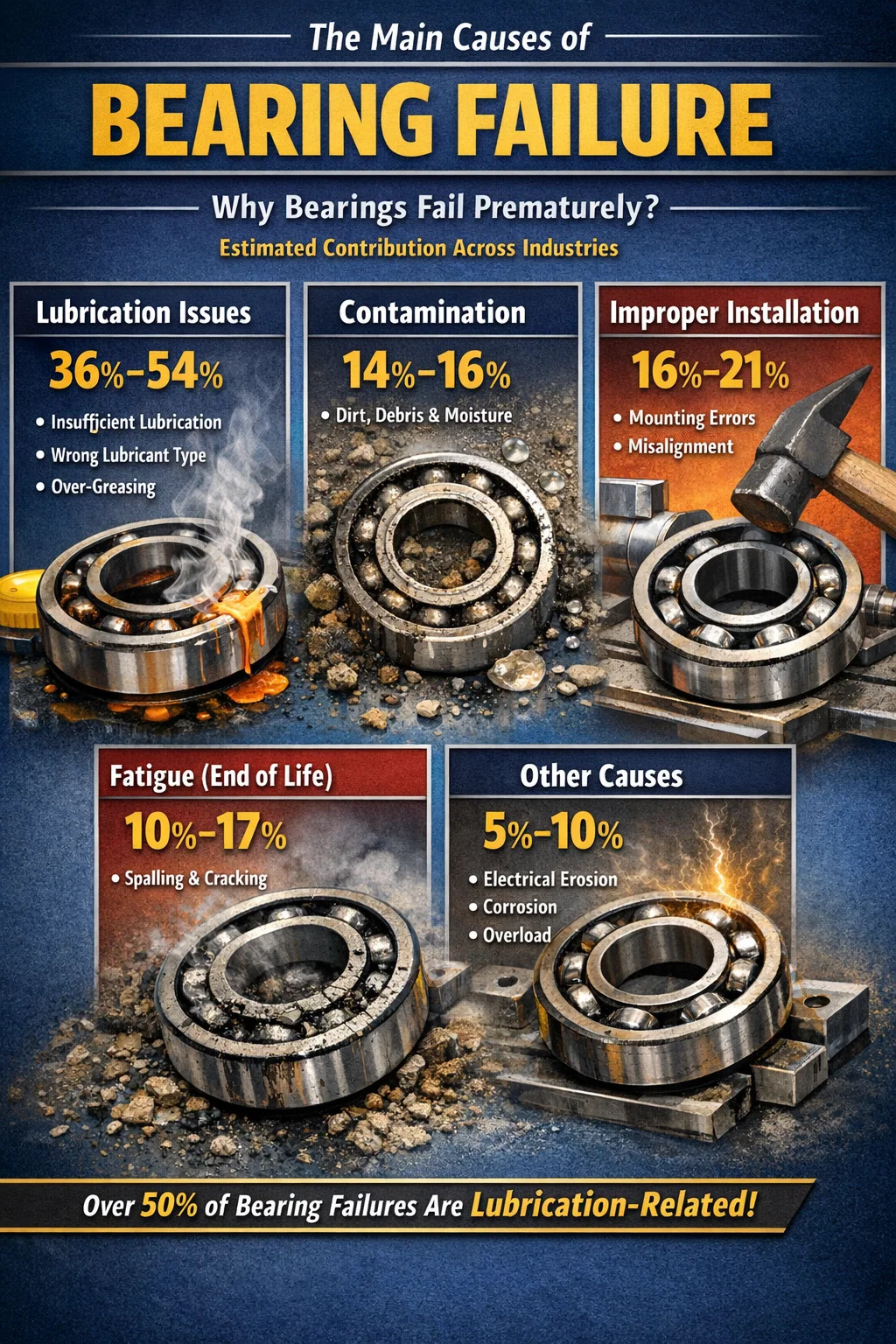

Het volledige overzicht: belangrijkste oorzaken van lagerfalen per percentage

Verschillende bronnen categoriseren de oorzaken van lagerstoringen op enigszins verschillende manieren, maar de belangrijkste factoren die hieraan bijdragen zijn consistent in alle sectorstudies. De onderstaande tabel geeft gegevens weer die zijn verzameld uit onderzoek dat is gepubliceerd door lagerfabrikanten en betrouwbaarheidsengineeringorganisaties.

Deze cijfers variëren per sector. In staalfabrieken en mijnbouw speelt verontreiniging een grotere rol als gevolg van de zware blootstelling aan het milieu. In de farmaceutische en voedselverwerking zijn het binnendringen van water en agressieve reinigingsprocessen prominenter aanwezig. Bij windturbines wordt de elektrische stroomdoorgang door lagers – een storing die uniek is voor aandrijvingen met variabele snelheid – steeds belangrijker. Het begrijpen van de specifieke storingsoorzaken voor uw toepassing is belangrijker dan het blindelings volgen van branchegemiddelde richtlijnen.

Verontreiniging: de op een na meest destructieve kracht die op lagers inwerkt

Verontreiniging is de aanwezigheid van vreemd materiaal (vaste deeltjes, water, proceschemicaliën) in het lager. Zelfs deeltjes die onzichtbaar zijn voor het blote oog kunnen aanzienlijke schade veroorzaken. Een staaldeeltje van slechts 10 micron groot (kleiner dan een mensenhaar bij ~70 micron) is groot genoeg om een ​​spanningsverhoger op het loopvlakoppervlak te creëren wanneer het wordt omgerold door een lagerkogel of -rol.

Verontreiniging door vaste deeltjes

Vuil, metaalresten en bewerkingsdeeltjes die het lagerhuis binnendringen, veroorzaken schurende slijtage en putjes in het oppervlak. In hydraulische systemen kan het handhaven van de oliereinheid volgens ISO 4406 Code 16/14/11 of beter de levensduur van lagers en componenten meerdere malen verlengen vergeleken met het gebruik op Code 20/18/15. Het verschil tussen een schoon en een vervuild smeersysteem is vaak het verschil tussen een lagerlevensduur van 20.000 uur en een levensduur van 5.000 uur.

Waterverontreiniging

Vooral water is destructief. Een watergehalte van slechts 0,1% in een lagersmeermiddel kan de levensduur van lagers tegen vermoeidheid met wel 48% verkorten, zo blijkt uit onderzoek gepubliceerd in de tribologieliteratuur. Water veroorzaakt waterstofverbrossing van lagerstaal, bevordert corrosie op loopbanen en rolelementen en verslechtert het filmvormende vermogen van het smeermiddel. Condensatie tijdens thermische cycli – apparatuur die tijdens bedrijf opwarmt en 's nachts afkoelt – is een frequente route voor het binnendringen van vocht in afgedichte lagers.

Chemische besmetting

In voedselverwerkende en chemische fabrieken kunnen agressieve reinigingsmiddelen en procesvloeistoffen afdichtingen omzeilen en lagerstaal rechtstreeks aantasten. Zelfs milde zuren of alkalische verbindingen veranderen de oppervlaktechemie van loopbanen, waardoor micro-pitting ontstaat die overgaat in afbladderen. Het selecteren van lagers met het juiste afdichtingsontwerp en chemisch compatibele smeermiddelen is in deze omgevingen van cruciaal belang.

Onjuiste installatie: een oorzaak van lagerfalen die volledig te voorkomen is

Montagefouten zijn verantwoordelijk voor een aanzienlijk deel van de voortijdige lagerstoringen; volgens schattingen komt dit voor tussen 16% en 21% van alle gevallen. Wat dit bijzonder frustrerend maakt, is dat installatieschade optreedt voordat het lager ook maar één omwenteling heeft gedraaid. Een correct geïnstalleerd lager met het juiste smeermiddel, dat in een goed uitgelijnd systeem draait, zal de nominale levensduur van L10 bereiken of overschrijden. Een lager dat met een hamer op een as is gedreven, zal dat niet doen.

Kracht toegepast via de verkeerde ring

Een van de meest voorkomende installatiefouten is het uitoefenen van perskracht door de verkeerde lagerring. Wanneer u een diepgroefkogellager op een as drukt, mag er uitsluitend kracht op de binnenring worden uitgeoefend; de ring wordt met een perspassing aangebracht. De aandrijfkracht door de kogels en de buitenring veroorzaakt brinelling: permanente inkepingen in de loopbanen bij elke kogelpositie. Het lager ziet er aan de buitenkant misschien onbeschadigd uit, maar de oppervlakken van de loopvlakken zijn al gemarkeerd en zullen vanaf de eerste rotatie lawaai maken en voortijdig defect raken.

Onjuiste as- en behuizingpassingen

Lagers zijn ontworpen om met specifieke perspassingen op assen en in behuizingen te worden gemonteerd. Een as die te klein is, zorgt ervoor dat de binnenring van het lager kan kruipen of draaien. De ring roteert ten opzichte van de as, waardoor intense wrijvingswarmte ontstaat en uiteindelijk gaat lassen of vastlopen. Een behuizingsboring die te strak zit, kan de buitenring vervormen, waardoor de interne speling afneemt en ervoor zorgt dat het lager zelfs bij kamertemperatuur heet en voorgespannen wordt.

Verkeerde uitlijning tijdens montage

Een hoekafwijking tussen de hartlijn van de as en de lagerboring – zelfs een paar tienden van een graad buiten de ontworpen afwijkingstolerantie van het lager – zorgt voor een ongelijkmatige verdeling van de belasting over de rolelementen. Cilindrische en kegellagers zijn bijzonder gevoelig voor verkeerde uitlijning. Het gebruik van een cilindrisch rollager met een afwijking van slechts 0,05° buiten de tolerantie kan de berekende levensduur met 50% of meer verkorten.

Vermoeidheid door rollend contact: het natuurlijke einde van de levensduur van lagers

Rolcontactvermoeidheid is de enige lagerstoring die niet wordt veroorzaakt door een onderhouds- of ontwerpfout; het is het verwachte einde-levensduurmechanisme voor een lager dat correct is geïnstalleerd, goed is gesmeerd en wordt gebruikt binnen de nominale belastings- en snelheidsparameters. De standaardmaatstaf voor de levensduur van lagers – de L10-levensduur – wordt gedefinieerd als het aantal omwentelingen (of bedrijfsuren bij een bepaalde snelheid) dat 90% van een groep identieke lagers zal voltooien voordat er vermoeidheidssplinters optreden.

Vermoeiingsschade begint als ondergrondse scheuren die worden geïnitieerd door cyclische schuifspanningen onder de contactzone. Gedurende miljoenen spanningscycli planten deze scheuren zich voort naar het oppervlak en zorgen er uiteindelijk voor dat materiaal afbreekt – een proces dat afbrokkelen wordt genoemd. Afgebrokkelde loopbanen hebben een karakteristiek ruw, geschaafd uiterlijk met duidelijk gedefinieerde randen. Een goed onderhouden lager dat spatmoeheid bereikt, is feitelijk een onderhoudssucces — het betekent dat het lager zijn ontwerplevensduur heeft bereikt in plaats van vroegtijdig te falen vanwege vermijdbare oorzaken.

In de praktijk is het aandeel lagers dat de echte levensduur bereikt relatief klein. De meeste worden vervangen vanwege lawaai, trillingen, temperatuurstijging of geplande onderhoudsintervallen voordat het afbrokkelen begint. Wanneer vermoeiingsproblemen voortijdig optreden – vóór de berekende L10-levensduur – is dit vaak een teken van overbelasting, materiaaldefecten of het cumulatieve effect van marginale smeeromstandigheden in de loop van de tijd.

Elektrische erosie in lagers: een groeiend probleem bij moderne apparatuur

Elektrische erosie – ook wel schade door elektro-erosie of elektrische ontladingsbewerking (EDM) genoemd – is aanzienlijk toegenomen als oorzaak van storingen door de wijdverbreide toepassing van aandrijvingen met variabele frequentie (VFD’s) in elektromotoren. VFD's introduceren hoogfrequente spanningspulsen die asstromen kunnen induceren. Wanneer deze stromen door het lager stromen, creëren ze microscopisch kleine boogkraters op de loopvlakken en de oppervlakken van de rollende elementen.

Het schadepatroon is onderscheidend: de loopbanen krijgen een mat of gecanneleerd uiterlijk, met regelmatige ribbels die langs de omtrek van de ring lopen. Dit ribbelpatroon is een betrouwbare diagnostische indicator voor elektrische erosie. Bij motoren die worden aangedreven door VFD's zonder adequate asaarding of geïsoleerde lagers kan elektrische erosie een lager in slechts 3 tot 6 maanden vernietigen , zelfs als de smering en installatie perfect zijn.

Oplossingen zijn bijvoorbeeld as-aardingsringen, geïsoleerde lagerhuizen of binnenringen, of keramische hybride lagers met rolelementen van siliciumnitride die elektrisch niet geleidend zijn. De selectie van de juiste tegenmaatregel hangt af van het motorvermogen, de VFD-configuratie en de aarding van het systeem.

Hoe u achteraf de oorzaak van een lagerstoring kunt identificeren

Defecte lagers dragen diagnostisch bewijsmateriaal op hun oppervlak als ze zorgvuldig worden onderzocht voordat ze worden weggegooid. Analyse van lagerstoringen – ook wel fractografie genoemd bij het onderzoeken van metaalbreukoppervlakken – is een gestructureerd proces waarbij waargenomen schadepatronen worden gekoppeld aan bekende faalwijzen. De meeste lagerfabrikanten bieden hiervoor foutanalysegidsen en laboratoriumdiensten aan.

• Gepolijste, soepele slijtage van rolelementen en loopvlakken met vegen: gebrek aan smeermiddel of verkeerde viscositeit
• Gelijkmatig verdeelde inkepingen op de afstand van de kogel of rol: pekelen door onjuiste installatie of schokbelasting
• Ruw oppervlak met putjes en ingebedde deeltjes: schurende vervuiling
• Roodbruine verkleuring en corrosieputvorming: binnendringend water of corrosieve verontreiniging
• Omtreksribbels op loopvlak: elektrische erosie door asstromen
• Afbladderen met ruw, geschaafd oppervlak en heldere randen: rolcontactvermoeidheid (kan normaal zijn aan het einde van de levensduur of door overbelasting worden veroorzaakt)
• Eenzijdig belastingspatroon op loopbanen: verkeerde uitlijning of axiale belasting in een lager dat alleen radiaal is

Door defecte lagers onmiddellijk na verwijdering (vóór reiniging) in verzegelde plastic zakken te bewaren, blijven de smeermiddelconditie en vuilresten behouden die verloren kunnen gaan als het lager wordt afgeveegd of gewassen. Het maken van foto's van de geïnstalleerde lagerpositie, asmarkeringen en de toestand van de behuizingsboring vóór verwijdering voegt waardevolle context voor analyse toe.

Praktische stappen om vroegtijdig falen van lagers te voorkomen

Aangezien het merendeel van de lagerstoringen te voorkomen is, richt een gestructureerde preventieaanpak zich op de meest voorkomende faalwijzen, in volgorde van hun statistische waarschijnlijkheid.

Stel een smeerbeheerprogramma op

Selecteer smeermiddelen op basis van lagertype, snelheidsfactor (n × dm), bedrijfstemperatuurbereik en blootstelling aan de omgeving – niet op basis van wat zich al in de opslagruimte bevindt. Documenteer het juiste smeermiddeltype, de hoeveelheid en het nasmeerinterval voor elk smeerpunt in de fabriek. Gebruik gekalibreerde vetspuiten in plaats van op gevoel te doseren; een standaard vetpatroonpistool levert ongeveer 1,3 gram per slag, wat een nuttige basis is voor het berekenen van volumes. Implementeer waar mogelijk conditiegebaseerde nasmeerintervallen met behulp van ultrasone monitoring of vetmonsters om degradatie te detecteren voordat er storingen optreden.

Verbeter de installatiepraktijken

Elimineer hamerinstallatie van lagers op assen. Gebruik geschikt montagegereedschap: inductieverhitters voor binnenringen met nauwe passing (verwarmen tot 80°C–100°C is doorgaans voldoende en heeft geen invloed op de metallurgie van lagerstaal), hydraulische persen met adapters die alleen kracht uitoefenen op de ring die wordt gemonteerd, en mechanisch montagegereedschap voor middelgrote lagers. Controleer de afmetingen van de as en de behuizing met een gekalibreerde micrometer vóór installatie; een meetstap van 10 minuten voorkomt maandenlang voortijdig onderzoek naar defecten.

Bestrijd besmetting bij de bron

Bewaar vervangende lagers in de originele verpakking op een schone, droge plaats, uit de buurt van extreme temperaturen. Open nooit lagerpakketten tot het moment van installatie. Houd smeermiddelcontainers gesloten en gefilterd tijdens het doseren. Inspecteer en vervang de afdichtingen van de behuizing routinematig; een versleten lipafdichting die $ 2 kost om te vervangen, kan verontreiniging veroorzaken die binnen enkele maanden een lager van $ 500 vernietigt. In omgevingen met een hoge blootstelling aan deeltjes kunt u overwegen om te upgraden van afdichtingen met enkele lip naar afdichtingen met dubbele lip, of over te stappen op lagerunits met labyrintafdichtingen voor superieure uitsluiting.

Conditiemonitoring implementeren

Trillingsanalyse, temperatuurmonitoring, olieanalyse en ultrasone emissiemonitoring bieden elk verschillende vensters voor de lagerconditie. Een goed geïmplementeerd trillingsprogramma dat gebruik maakt van omhullende analyse of hoogfrequente resonantietechnieken kan lagerdefecten detecteren 4 tot 8 weken voordat de storing kritiek wordt, waardoor geplande vervanging tijdens een gepland onderhoudsvenster mogelijk is in plaats van een noodstop. Een temperatuurstijging boven het normale bedrijfsniveau is een waarschuwingssignaal in een laat stadium: tegen de tijd dat een lager 10°C tot 15°C boven zijn historische basislijn draait, kan er al aanzienlijke schade aanwezig zijn.

Controleer de uitlijning na installatie

De uitlijning van de as moet na elke lagervervanging van gekoppelde apparatuur worden gecontroleerd met een laseruitlijninstrument. Meetklokmethoden zijn acceptabel voor kleinere machines. Streef naar uitlijningstoleranties die kleiner zijn dan het nominale uitlijningsvermogen van de koppeling. De koppeling vangt resterende uitlijningsfouten op onder invloed van thermische groei, en niet routinematige uitlijningsfouten als gevolg van een onnauwkeurige installatie. Een pomp-motorset die is uitgelijnd binnen een parallelle offset van 0,05 mm en een hoekigheid van 0,05 mm/100 mm zal consistent langer meegaan dan een pomp-motorset die is uitgelijnd binnen 0,2 mm.

Lagerselectiefouten die de levensduur verkorten voordat het lager zelfs maar is geïnstalleerd

Soms is een defect aan een lager geen onderhoudsprobleem; het is een ontwerp- of selectieprobleem. Het specificeren van het verkeerde lagertype voor de belastingsomstandigheden, of het te klein maken van het lager voor de toegepaste belastingen, creëert faalomstandigheden die geen enkele goede onderhoudspraktijk kan verhelpen.

• Groefkogellagers met diepe groef zijn geoptimaliseerd voor radiale belastingen met gematigde axiale componenten. Het gebruik ervan in toepassingen met hoge axiale drukbelastingen leidt tot overbelasting van de bal en snelle vermoeidheid.
• Cilindrische rollagers kunnen zware radiale belastingen efficiënt dragen, maar kunnen geen aanzienlijke axiale belastingen opvangen zonder een daarvoor ontworpen flensring.
• Hoekcontactkogellagers zijn ontworpen voor gecombineerde radiale en axiale belastingen en moeten in bij elkaar passende paren of sets worden gemonteerd om correct te kunnen functioneren - een enkel hoekcontactlager op een as dat axiale belasting in beide richtingen ondervindt, zal falen.
• Kegellagers de juiste axiale voorspanning is vereist om goed te kunnen functioneren; te weinig en de rollen gaan slippen; te veel en het lager wordt heet en raakt vroegtijdig vermoeid.

Het lagerselectieproces moet de berekening van de equivalente dynamische belasting omvatten, verificatie van de snelheidsfactor ten opzichte van de snelheidsclassificatie van het lager en bevestiging dat de L10-levensduur voldoet aan het vereiste service-interval van de toepassing met voldoende veiligheidsmarge - doorgaans een factor 3 tot 5 voor kritische apparatuur.

De werkelijke kosten van lagerstoringen bij industriële activiteiten

De vervangingskosten van een lager zijn bijna nooit de werkelijke kosten van een defect lager. In een continu procesfabriek – een papierfabriek, een chemische fabriek, een voedselproductielijn – kan een ongeplande lagerstoring die zelfs maar een uur stilstand veroorzaakt, gemakkelijk €10.000 tot €100.000 of meer aan verloren productie kosten, afhankelijk van de doorvoerwaarde van de apparatuur. Secundaire schade aan aangrenzende componenten – afdichtingen, assen, behuizingen, koppelingen – zorgt vaak voor kosten die het lager zelf in de schaduw stellen.

Uit onderzoek van onderhoudsinstanties blijkt steeds weer dat reactief onderhoud per reparatie 3 tot 9 maal duurder is dan gepland, toestandsgebaseerd onderhoud. Een lager van $ 200 dat onverwacht defect raakt en een productielijn vier uur lang stillegt, brengt totale gebeurteniskosten met zich mee die geen enkele lagerprijsoptimalisatie kan compenseren. Deze economische casus vormt de basis van de bewegingen van Reliability Centered Maintenance (RCM) en Predictive Maintenance (PdM). Het doel is niet om goedkopere lagers te kopen, maar om ervoor te zorgen dat elk lager zijn ontwerplevensduur bereikt.

Voor onderhoudsmanagers die een business case opbouwen voor verbeterde smeerprogramma's, verontreinigingsbeheersing of apparatuur voor trillingsmonitoring, is de berekening van het rendement op de investering doorgaans eenvoudig: één vermeden kritieke storing betaalt vaak vele malen de kosten voor de monitoringapparatuur en de programma-implementatie.

Samenvatting: Het aanpakken van lagerstoringen begint met smering en daarna met al het andere

De belangrijkste oorzaak van lagerstoringen – smeerproblemen – is ook de meest beheersbare. Een juiste keuze van het smeermiddel, de juiste hoeveelheid, de juiste nasmeerintervallen en het voorkomen van verontreiniging elimineren de grootste categorie vermijdbare lagerstoringen. Na het smeren wordt aandacht besteed aan installatiepraktijken, uitsluiting van verontreiniging, verificatie van de uitlijning en monitoring van de toestand van de resterende grote faalwijzen, in afnemende volgorde van statistische impact.

Lagers zijn geen verbruiksartikelen die eenvoudigweg verslijten; het zijn precisiecomponenten die, onder de juiste bedrijfsomstandigheden, op betrouwbare wijze hun nominale levensduur zullen bereiken. Als ze vroegtijdig en herhaaldelijk falen, is de oorzaak bijna altijd terug te voeren op een specifiek, identificeerbaar en corrigeerbaar onderhouds- of ontwerpgat. Het storingsanalyseproces – waarbij elk defect lager systematisch wordt onderzocht voordat het wordt weggegooid – is het meest onderbenutte instrument in de industriële onderhoudstoolkit, en het hulpmiddel dat na verloop van tijd op de meest betrouwbare manier de cirkel sluit tussen het optreden van storingen en het elimineren van de hoofdoorzaak.
